13513730553
鋁合金焊接的那些關(guān)鍵技術(shù)，你都會(huì)了嗎？
鋁及鋁合金在現(xiàn)代工程技術(shù)所用的各種材料中占有舉足輕重的地位，它在世界年產(chǎn)量僅次于鋼鐵而居第二位，在有色金屬中則居第一位。如果說鋁合金**初是在航空工業(yè)中嶄露頭角的話，那么近幾十年來，除航空工業(yè)外，在航天、汽車、船舶、橋梁、機(jī)械制造、電工、化學(xué)工業(yè)及低溫裝置中已大量應(yīng)用鋁及鋁合金，以制造各種部件、油箱、耐蝕容器及導(dǎo)線等。目前鋁合金焊接結(jié)構(gòu)中應(yīng)用**廣的是防銹鋁合金，即鋁鎂合金和鋁錳合金。
01
保護(hù)氣體的選擇
焊接時(shí)所用的保護(hù)氣體有惰性氣體氬氣（Ar）和氦氣（He），生產(chǎn)上普遍使用氬氣。用于焊接鋁及鋁合金的氬氣必須滿足下列純度（體積分?jǐn)?shù)）要求：氬氣大于99.99%，氦氣小于0.04%，氧氣小于0.03%，水的質(zhì)量分?jǐn)?shù)小于0.07%。目前國內(nèi)生產(chǎn)的氬氣，其純度一般能達(dá)到此要求，故在使用前不需再進(jìn)行提純處理。
02
鎢電**的選用
氬弧焊用的鎢**材料有純鎢、釷鎢、鈰鎢、鋯鎢四種。純鎢**的熔點(diǎn)和沸點(diǎn)高，不容易熔化揮發(fā)，但電子發(fā)射能力比釷鎢、鈰鎢要差。在純鎢中加入質(zhì)量分?jǐn)?shù)為1.0%~2.0%的氧化釷（Tho）電**稱為釷鎢**。它的電子發(fā)射能力強(qiáng)，允許的電流密度高，電弧燃燒穩(wěn)定。但釷元素具有一定的放射性，對其推廣應(yīng)用帶來障礙。目前普遍采用的鈰鎢**（牌號WCe20）是在純鎢中加入質(zhì)量分?jǐn)?shù)為1.8%~2.2%氧化鈰（雜質(zhì)≤0.1%）而制成。鈰鎢**電子逸出功低，化學(xué)穩(wěn)定性高，反復(fù)引弧的可靠性高，允許電流密度高（如采用直流正接氬弧焊時(shí)，允許電流密度比釷鎢**提高5%~8%），燒損率低，并消除了放射性。
03
溶劑的選擇
在氣焊、碳弧焊過程中，熔化的金屬表面**易氧化而形成氧化膜，為保證焊接質(zhì)量，必須用熔劑去除氧化膜及其他雜質(zhì)。氣焊、碳弧焊用的熔劑是各種鉀、鈉、鋰、鈣等元素的氯化物和氟化物粉末的混合物。用氣焊、碳弧焊方法焊接、角接、搭接等接頭時(shí)，焊件上殘留的熔渣往往難以完全清除，在這種情況下，應(yīng)根據(jù)不同的鋁合金材料選用不同的熔劑。對于鋁鎂合金，不宜用含有鈉的熔劑。
04
焊絲的選用
在鋁合金材料的焊接過程中，鋁合金用焊絲的選用至關(guān)重要，選取前應(yīng)該了解以下內(nèi)容：
是否所有的鋁合金材料都可用作焊接填充合金？
是否所有的鋁合金都可以焊接？
應(yīng)避免發(fā)生的缺陷有哪些？
如何選擇焊接填充合金？
選擇時(shí)應(yīng)當(dāng)考慮的標(biāo)準(zhǔn)是什么？
鋁合金系列需要了解
選擇什么樣的焊絲？

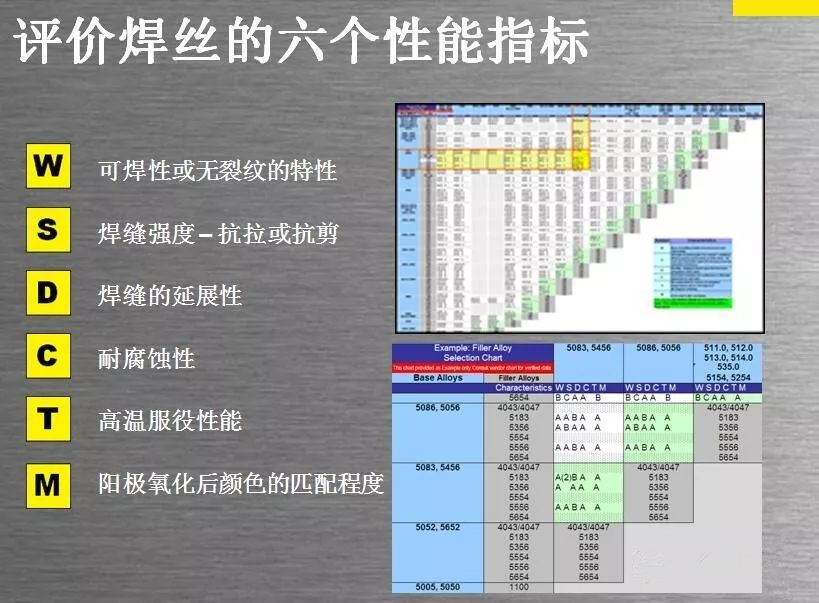

一種母材可以用多種鋁合金焊材完成焊接 ，如5083-5083的焊接：可用 5356，5183，5556 等焊絲。但是每一種焊絲得到的焊接接頭可能只能在某一個(gè)性能方面是**佳的。選擇**佳的焊絲時(shí)，主要應(yīng)考慮焊接件的**終使用性能。整體來說，主要考察以下幾個(gè)性能指標(biāo)：
總之，選擇鋁合金焊絲過程中，只有在對鋁件焊接及其應(yīng)用中的許多相關(guān)變量進(jìn)行了充分分析后，才能選擇出**合適的合金填料。首先必須考慮的是焊接母材的類型和化學(xué)性質(zhì)，其次要考慮的是焊接部件的性能要求。**后，在開發(fā)和評估適合的焊接工藝參數(shù)時(shí)，合金填料的選擇是不可缺少的一部分。
